LVDS 360°AVM Systemlösung für Wohnmobile
01 Rückfahrkamerasystem
Unterstützt die Dekodierung von seriellen TI-Chips von Dezhou Instruments, wie z. B. TI953 / TI935 / TI933 / TI913 usw.
Unterstützt die Dekodierung von seriellen MAXIM-Chips, z. B. max96705 / max96701 / max9295A / max96717 / max96717f usw.
Erfahrung der Anpassung: Yutong Bus Originalfabrik ΠProjekt.
02 Upgrade der Spezifikation
Im Vergleich zu herkömmlichen AHD-Signalen überträgt die Kamera bei gleicher Bildqualität LVDS-Signale schneller und die Entstörungsfähigkeit ist stärker.
.png)
03 Lastenheft-Parameterblatt
Unterstützt die Dekodierung von seriellen TI-Chips von Dezhou Instruments, wie z. B. TI953 / TI935 / TI933 / TI913 usw.
Unterstützt die Dekodierung von seriellen MAXIM-Chips, z. B. max96705 / max96701 / max9295A / max96717 / max96717f usw.
Erfahrung der Anpassung: Yutong Bus Originalfabrik ΠProjekt.
02 Upgrade der Spezifikation
Im Vergleich zu herkömmlichen AHD-Signalen überträgt die Kamera bei gleicher Bildqualität LVDS-Signale schneller und die Entstörungsfähigkeit ist stärker.
.png)
03 Lastenheft-Parameterblatt
| Artikel | Parameter |
| Signalausgang | LVDS |
| Stromversorgung | Koaxiales Netzteil (POC) |
| Bildsensor | 1/3,7 Zoll |
| Betriebsspannungsbereich | 6V-16V |
| Arbeitsstrom | 50mA±20mA &12V |
| Maximale Leistung | ≦0,84 W DC12 V |
| Bildrate der Videoausgabe | 30 Bilder pro Sekunde |
| Auflösung der Ausgabe | 1920*1080 |
| Ausgabeformat | YUV422 8bit |
| Impedanz des Kabelbaums | 50 Ohm |
| Infrarot-Filter | IR |
| Startzeit | ≦500 ms |
| Signal-Rausch-Verhältnis | 42dB |
| Breite Dynamik | 120dB |
| Winkelobjektiv | H=130±5°，V=80±5° |
360° Panorama-Lösung für LC300
Einbau: SUV - Land Cruiser LC300
Der neue Land Cruiser LC300 Middle East wird am 17. März 2023 offiziell auf den Markt gebracht. In der Nahost-Version des LC300 gibt es drei Versionen, nämlich die Standard-EX-R, die mittlere GX-R und die High-End-VX-R. Die High-End-Version des LC300 ist mit einer 360-Grad-Panoramakamera, einem 3D-Geländeüberwachungssystem, dynamischem Radar, einem Parkassistenten, einem Spurverlassenswarner und einem Spurführungsassistenten ausgestattet.
Der neue Land Cruiser LC300 Middle East wird am 17. März 2023 offiziell auf den Markt gebracht. In der Nahost-Version des LC300 gibt es drei Versionen, nämlich die Standard-EX-R, die mittlere GX-R und die High-End-VX-R. Die High-End-Version des LC300 ist mit einer 360-Grad-Panoramakamera, einem 3D-Geländeüberwachungssystem, dynamischem Radar, einem Parkassistenten, einem Spurverlassenswarner und einem Spurführungsassistenten ausgestattet.
Eines gibt es aber gemeinsam: Ob es sich um die Standard- oder die Mid-Version des LC300 handelt, er kann mit der 360-Grad-Panoramakamera der LC300 2023-Version ausgestattet werden.
360° Panoramic View - Front View
From the front of the high-end LC300 in the Middle East market, the camera is hidden under the front grille at a height of 1 meter. The camera is hidden because the shell is designed according to the lines of the front grille for the specific car. Only by zooming in and carefully looking can you notice it. This camera is the front camera of the 360° Panoramic View.
360° Panorama - Seitenansicht
Von der Seite setzt sich der Spiegel des LC300 hauptsächlich aus drei Teilen zusammen, dem Objektiv, dem weißen Gehäuse und der schwarzen Halterung. Die schwarze Halterung und das weiße Gehäuse sind trennbar, was den großen Herstellern von Automobilelektronik einen breiten Anpassungsmarkt bietet.
So dient die schwarze Halterung nicht nur als Stütz- und Fixierfunktion, sondern bietet auch eine perfekte Schalenabdeckung für die LC300 360-Grad-Kamera. Da sich in den linken und rechten Rückspiegeln ein Motor und ein Kanal für die Verkabelung befinden, kann die LC300 360-Grad-Kamera diesen Kanal nutzen. Der Hersteller kann das schwarze Halterungsteil anpassen, indem er die Form öffnet, um 1 Kamera in den linken und rechten Rückspiegel zu installieren, und die Kameraschale kann perfekt versteckt werden.
360° Panoramic View - Rear View
Im Vergleich zur Frontansicht des Autos ist die hintere Heckklappe etwas quadratischer als die vordere Motorhaube. Die hintere Heckklappe befindet sich in der Mitte einer Griffposition, und der High-End-LC300 kann die Tür elektrisch öffnen, während sie in der Standardversion manuell geöffnet wird. Der gemeinsame Punkt ist, dass sich an der Griffposition, egal ob es sich um eine Standard- oder High-End-LC300 handelt, eine Lochposition für die Installation einer Kamera befindet, um eine 360-Grad-Panoramaansicht zu erstellen.
In der Sicherheitsfahrassistenz sind die Standard- und die optionale Version des LC300 mit einer 360-Grad-Panoramakamera ausgestattet, aber das Auto ist vollständig mit der Bedingung ausgestattet, das System zu installieren. So hat der Hersteller von Spezialfahrzeug-Panoramakameras das System durch Öffnen der Form für die serienmäßige und die optionale LC300 angepasst.
Der neue Land Cruiser LC300 Middle East wird am 17. März 2023 offiziell auf den Markt gebracht. In der Nahost-Version des LC300 gibt es drei Versionen, nämlich die Standard-EX-R, die mittlere GX-R und die High-End-VX-R. Die High-End-Version des LC300 ist mit einer 360-Grad-Panoramakamera, einem 3D-Geländeüberwachungssystem, dynamischem Radar, einem Parkassistenten, einem Spurverlassenswarner und einem Spurführungsassistenten ausgestattet.
Der neue Land Cruiser LC300 Middle East wird am 17. März 2023 offiziell auf den Markt gebracht. In der Nahost-Version des LC300 gibt es drei Versionen, nämlich die Standard-EX-R, die mittlere GX-R und die High-End-VX-R. Die High-End-Version des LC300 ist mit einer 360-Grad-Panoramakamera, einem 3D-Geländeüberwachungssystem, dynamischem Radar, einem Parkassistenten, einem Spurverlassenswarner und einem Spurführungsassistenten ausgestattet.
Eines gibt es aber gemeinsam: Ob es sich um die Standard- oder die Mid-Version des LC300 handelt, er kann mit der 360-Grad-Panoramakamera der LC300 2023-Version ausgestattet werden.
360° Panoramic View - Front View
From the front of the high-end LC300 in the Middle East market, the camera is hidden under the front grille at a height of 1 meter. The camera is hidden because the shell is designed according to the lines of the front grille for the specific car. Only by zooming in and carefully looking can you notice it. This camera is the front camera of the 360° Panoramic View.
360° Panorama - Seitenansicht
Von der Seite setzt sich der Spiegel des LC300 hauptsächlich aus drei Teilen zusammen, dem Objektiv, dem weißen Gehäuse und der schwarzen Halterung. Die schwarze Halterung und das weiße Gehäuse sind trennbar, was den großen Herstellern von Automobilelektronik einen breiten Anpassungsmarkt bietet.
So dient die schwarze Halterung nicht nur als Stütz- und Fixierfunktion, sondern bietet auch eine perfekte Schalenabdeckung für die LC300 360-Grad-Kamera. Da sich in den linken und rechten Rückspiegeln ein Motor und ein Kanal für die Verkabelung befinden, kann die LC300 360-Grad-Kamera diesen Kanal nutzen. Der Hersteller kann das schwarze Halterungsteil anpassen, indem er die Form öffnet, um 1 Kamera in den linken und rechten Rückspiegel zu installieren, und die Kameraschale kann perfekt versteckt werden.
360° Panoramic View - Rear View
Im Vergleich zur Frontansicht des Autos ist die hintere Heckklappe etwas quadratischer als die vordere Motorhaube. Die hintere Heckklappe befindet sich in der Mitte einer Griffposition, und der High-End-LC300 kann die Tür elektrisch öffnen, während sie in der Standardversion manuell geöffnet wird. Der gemeinsame Punkt ist, dass sich an der Griffposition, egal ob es sich um eine Standard- oder High-End-LC300 handelt, eine Lochposition für die Installation einer Kamera befindet, um eine 360-Grad-Panoramaansicht zu erstellen.
In der Sicherheitsfahrassistenz sind die Standard- und die optionale Version des LC300 mit einer 360-Grad-Panoramakamera ausgestattet, aber das Auto ist vollständig mit der Bedingung ausgestattet, das System zu installieren. So hat der Hersteller von Spezialfahrzeug-Panoramakameras das System durch Öffnen der Form für die serienmäßige und die optionale LC300 angepasst.
AI BSD Digital system Lösungen For Trucks
Empfohlenes Einbaumodell: Bus, LKW, Fahrschulbus
Am Beispiel des Lkw gibt es versteckte Gefahren im Fahrprozess:
(1) Der rechte tote Bereich kann leicht ignoriert werden, wenn die Geschwindigkeit zu hoch ist
(2) Die Karosserie ist zu lang, kann den hinteren toten Bereich nicht sehen, und das hintere Auto wird beim Spurwechsel angetroffen, und das Risiko ist groß
(2) Bei Fahrzeugen, die von hinten kommen, ist ein Spurwechselwarner zu installieren
If the KI-Kamera is focused on the right blind spot, the KI-Kamera will mark the recognized pedestrians as yellow boxes and the cars as green boxes and the distance values will be displayed so that the driver can judge the distance of obstacles.
If the KI-Kamera is aimed at the rear blind area, when a pedestrian or a car appears in the blind area, the border of the screen turns red, and the buzzer sounds a warning.
(2)Frühwarnung und Erinnerung an entgegenkommendes Fahrzeug
Das Millimeterwellenradar warnt vorausfahrende Fahrzeuge, und ein Summer gibt einen Warnton ertönen, wenn ein Fahrzeug zu nahe kommt.
4. Einbaulage
(1) Die Kamera wird auf der Rückseite des Daches installiert
(2) Das Millimeterwellenradar wird an der hinteren Stoßstange des Autos installiert
Am Beispiel des Lkw gibt es versteckte Gefahren im Fahrprozess:
(1) Der rechte tote Bereich kann leicht ignoriert werden, wenn die Geschwindigkeit zu hoch ist
(2) Die Karosserie ist zu lang, kann den hinteren toten Bereich nicht sehen, und das hintere Auto wird beim Spurwechsel angetroffen, und das Risiko ist groß
1.Lösungen
(1) Installieren Sie für den toten Bereich auf der rechten Seite des Lkw das Überwachungssystem für den toten Bereich, um Fußgänger, Autos und Laternenmasten in der Nähe zu identifizieren und automatisch Alarm zu schlagen.(2) Bei Fahrzeugen, die von hinten kommen, ist ein Spurwechselwarner zu installieren
2. Zusammensetzung des Produkts
KI-Kamera、7 inch display、Blind Spot Detection
3. Einführung in die Funktion
(1)Überwachung und Frühwarnung von Fußgängern und FahrzeugenIf the KI-Kamera is focused on the right blind spot, the KI-Kamera will mark the recognized pedestrians as yellow boxes and the cars as green boxes and the distance values will be displayed so that the driver can judge the distance of obstacles.
If the KI-Kamera is aimed at the rear blind area, when a pedestrian or a car appears in the blind area, the border of the screen turns red, and the buzzer sounds a warning.

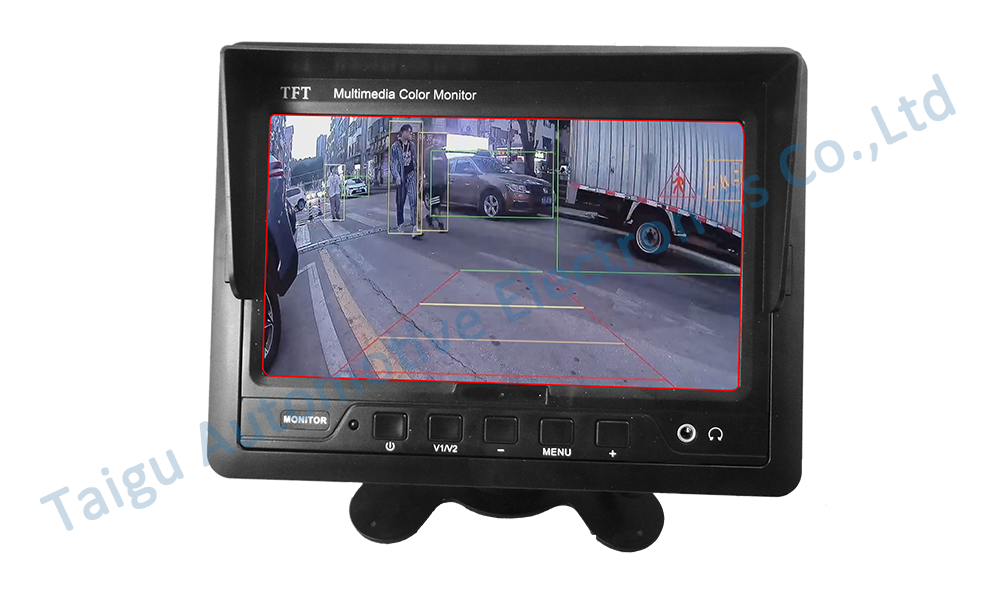

Fußgänger, Fahrzeuge im toten Bereich, Warnung vor roten Kästen
(2)Frühwarnung und Erinnerung an entgegenkommendes Fahrzeug
Das Millimeterwellenradar warnt vorausfahrende Fahrzeuge, und ein Summer gibt einen Warnton ertönen, wenn ein Fahrzeug zu nahe kommt.
4. Einbaulage

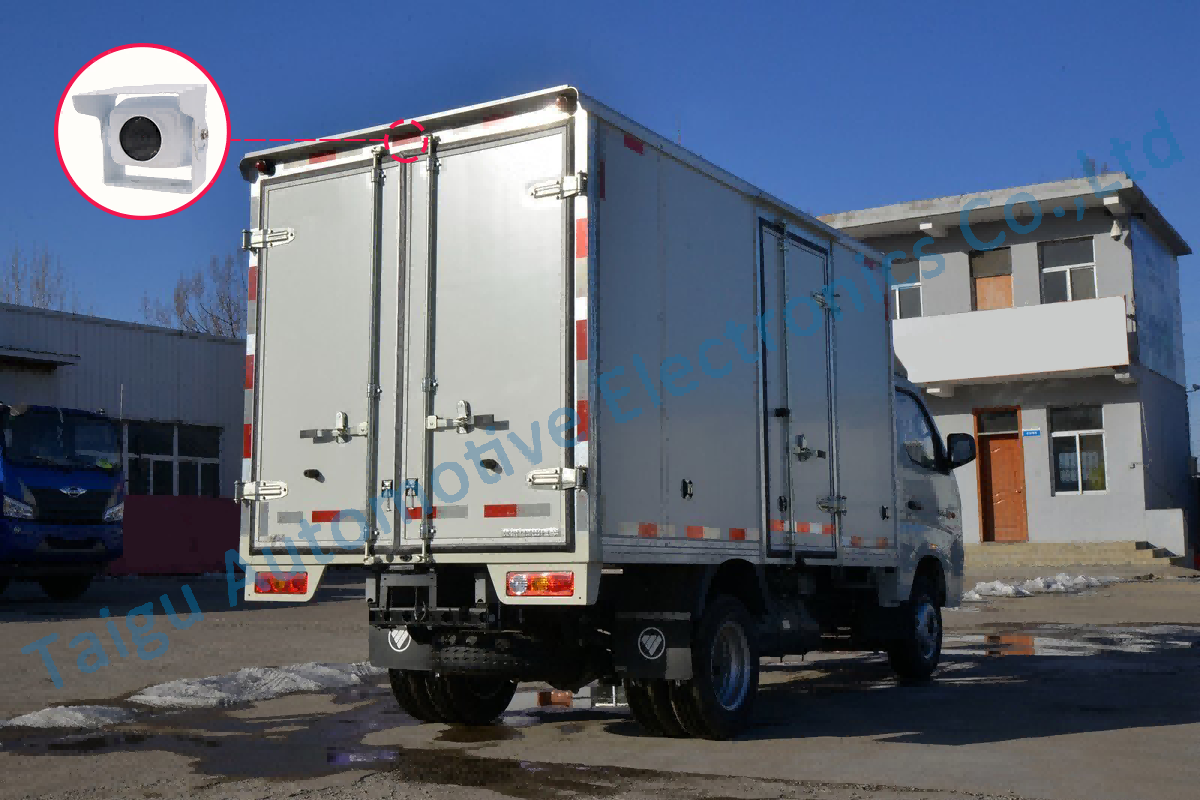

(1) Die Kamera wird auf der Rückseite des Daches installiert

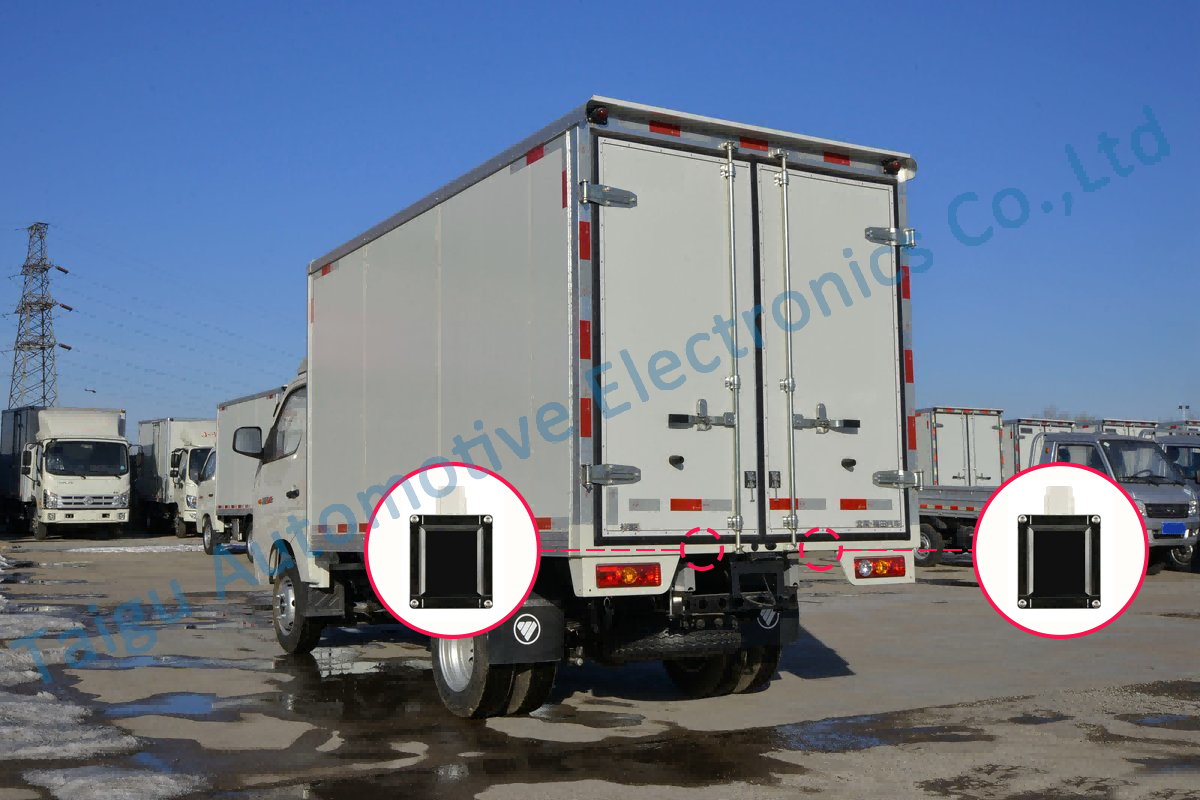

(2) Das Millimeterwellenradar wird an der hinteren Stoßstange des Autos installiert
Ethernet 360°AVM-System für PKW
.jpg)
01 Produktspezifikationen
Artikel-Nr.: AV2101
SOC: T5
Kamera: 4 Kanäle 1080P
Videoausgang: Ethernet-Videoausgang
Funktionen:
·Original vehicle channel
·Original UI
·Original model
·Touch operation
02 Anwendbare Fahrzeugmodelle
SAIC Volkswagen: ID.4X, ID.6X, Lindu L, ID3, Touron X Touron, Weiran
FAW-Volkswagen: ID.4XCross, ID.6XCross, Lanjing, Lanxun, Golf
03 Funktion
Support Πtouch function
Seidiger Griff, effektiv verbunden mit dem originalen Auto-Touch-CAN.
Integriertes Kern-PCB-Design
Integriertes Kern-PCB-Design, more stable quality, faster and more stable signal Übertragung.
Originelle Ethernet-Lösung
Original vehicle channel, original UI/ model, support customization, original Πcase: Volkswagen MIB2P Panorama.
.jpg)
04 Funktion
·Hd night vision AHD-1080P pixels camera
·Panoramic image based on standard Internet protocol transmission, no black screen, no lag, faste
·Four-way video driving record
